Анкерный стержень T76 для заделки трещин | Система усиленных анкерных болтов для скальных пород

1. Технические характеристики

2. Доступные компоненты

2.1 Анкерная планка

Изготовлено из высокопрочной стали. Имеет сплошное полое ядро ​​для инъекции раствора. Конструкция резьбы обеспечивает прочное сцепление с аксессуарами и окружающей затиркой после застывания.

2.2 Гайка

2.3 Соединитель

2.4 Опорная пластина

3. Приложения

Система полых анкерных креплений T76 чаще всего используется для:

• Крепление и строительство тоннелей
• Проекты метро/подземки
• Опорные дороги для горнодобывающей промышленности

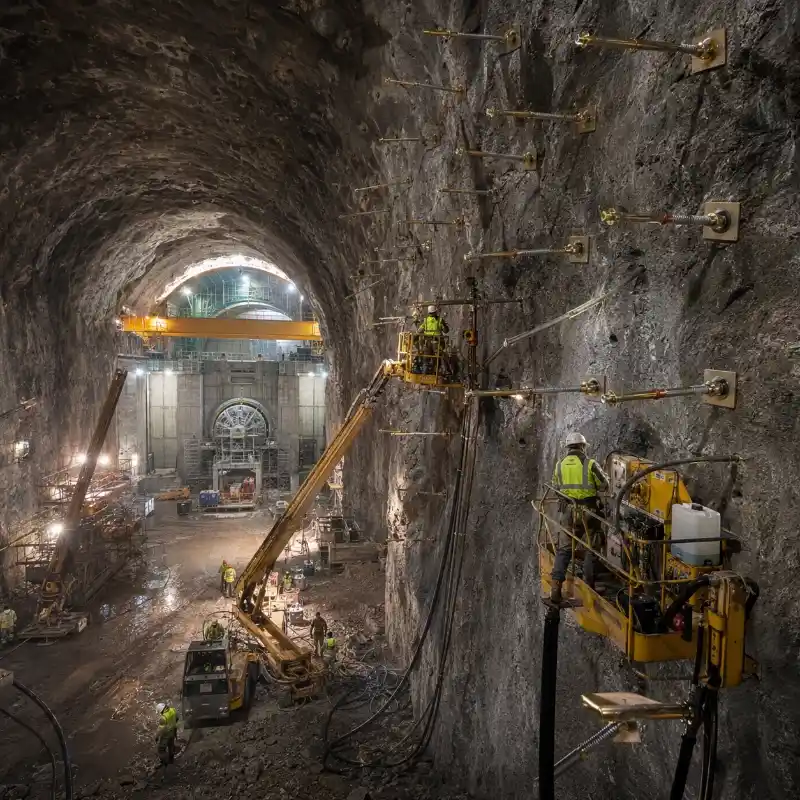

• гидроэнергетические инженерные проекты
• Укрепление и стабилизация подземных пещер
• Основы
• Применение методов укрепления склонов
• Укрепление стареющих гражданских сооружений, таких как мосты и тоннели.

4. Процесс установки

4.1 Подготовьте монтажные материалы, включая анкерные стержни, раствор, гайки, соединительные муфты, опорные пластины и любые другие необходимые принадлежности.
4.2 Пробурить скважину заданных размеров. Диаметр, глубина, вертикальное выравнивание и боковое положение будут определяться в соответствии с техническими условиями инженерного проекта.
4.3 Вставьте полый анкерный стержень T76 в скважину. Вдавите его на необходимую глубину. Необходимо оставить достаточно открытой длины анкерной балки для крепления аксессуаров и внесения необходимых корректировок.
4.4. Впрысните раствор в полость анкерного стержня. Тщательно контролируйте давление и поток цементного раствора, чтобы обеспечить полное заполнение скважины и окружающих пустот.
4.5 Установите опорную пластину, гайку и любые другие принадлежности на открытый конец анкерной штанги.
4.6 Отрегулируйте анкер, чтобы обеспечить его плотное прилегание к скальному массиву или конструкции. Это можно сделать вручную или с помощью механического оборудования.

5. Варианты защиты от коррозии

Мы можем предложить дополнительную защиту от коррозии для продления срока службы. В число доступных вариантов входят:

* Горячее цинкование в соответствии со стандартом ISO 14 61
* Эпоксидное покрытие, прошедшее испытания на изгиб в соответствии со стандартом ISO 15 19
* Испытание на ударопрочность проведено в соответствии со стандартом ASTM D27 94.
* Адгезия проверена в соответствии со стандартом ISO 24 09:2007

6. Часто задаваемые вопросы

6.1 Что такое анкерный стержень T76 с полой затиркой?
Анкерный стержень T76 с полой затиркой представляет собой тип резьбового анкера из высокопрочной стали для крепления грунта, используемый в подземных и гражданских геотехнических проектах. Он имеет полую сердцевину, что позволяет использовать его как в качестве арматурного стержня, так и для закачки раствора в окружающий грунт или скальную породу.

6.2 В чем разница между T76N и T76S?
Модель T76S имеет меньший внутренний диаметр и большую площадь поперечного сечения, что обеспечивает более высокую грузоподъемность. Обычно их используют в проектах, где требуется более прочное анкерное крепление.

6.3 Где можно использовать анкерную систему T76?
Типичные области применения включают в себя укрепление тоннелей, проекты метрополитена, строительство гидроэлектростанций, горнодобывающую промышленность, подземные пещеры, укрепление склонов, фундаменты и повышение несущей способности стареющих мостов и тоннелей.

6.4 Можно ли вводить раствор через анкерный стержень?
Да! Это не только позволяет вводить раствор, но и способствует улучшению прочности сцепления между анкерной системой и грунтом/скальным основанием.

6.5 Какие принадлежности можно использовать с анкерной системой T76?
В качестве дополнительных принадлежностей предлагаются гайки, муфты, опорные пластины и другие компоненты, подобранные в соответствии с резьбовой системой анкерной штанги T76.
